自旋电荷密度

本页以 O2 的自选电荷密度为例。

步骤

本页操作在完成 O2 结构优化、自洽、非自洽 中结构优化、静电自洽后进行。

2-scf/ 文件夹中进行。

有两种方法获得其自旋电荷密度:

方法 1:通过 VTST 脚本

# Usage
$ chgsplit.pl <CHGCAR>

# This example
[zjb@op 2-scf]$ chgsplit.pl CHGCAR
Atoms in file: 2
Points in total charge density: 1200000
Points in magnetization density: 1200000

得到 CHGCAR_totCHGCAR_mag 两个文件。下载,在 VTSTA 中查看:

CHGCAR_mag

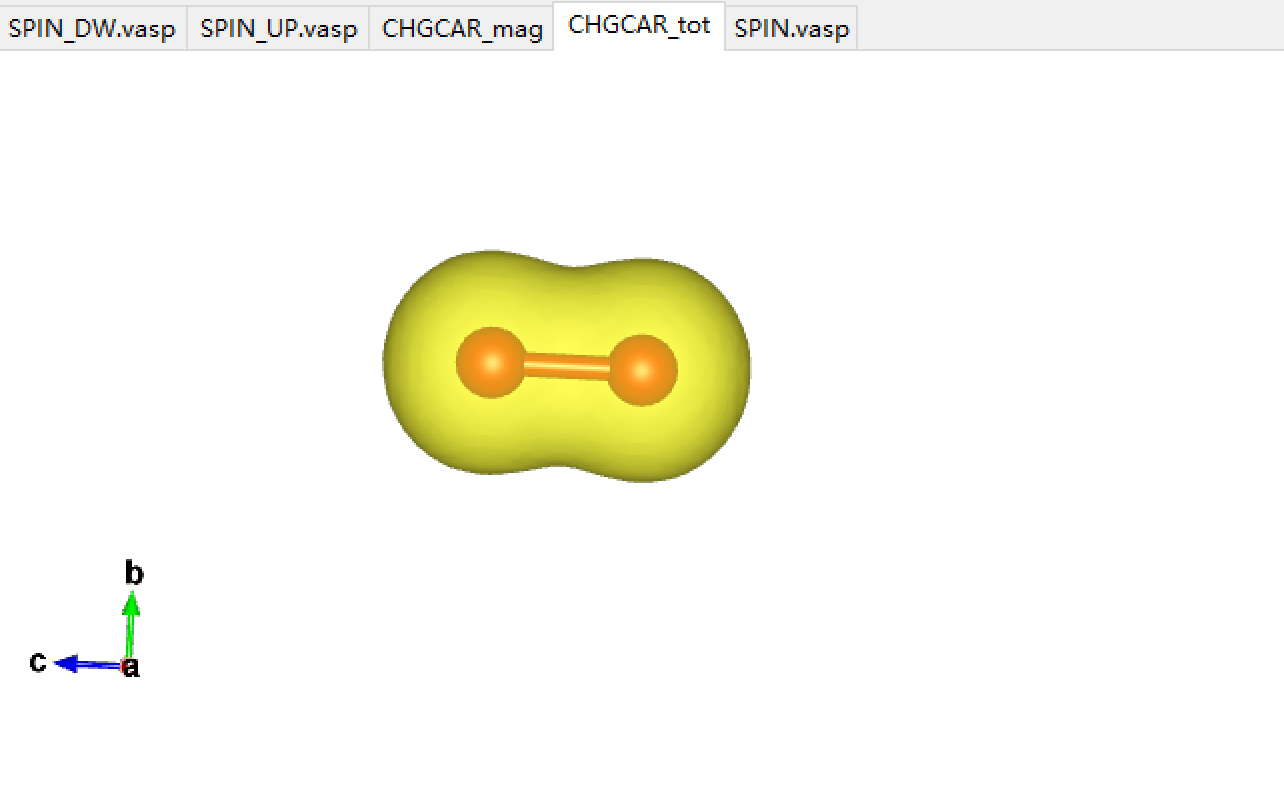

CHGCAR_tot

方法 2:通过 VASPKIT

vaspkit31) Charge & Spin Density312) Spin Density ,生成了 SPIN.vasp,下载,在 VESTA 中查看。

[zjb@op 5-chg-split]$ vaspkit

 ------------>>
312
  -->> (01) Reading Structural Parameters from CHGCAR File...
  -->> (02) Reading Charge Density From CHGCAR File...
  -->> (03) Reading Spin Density From CHGCAR File...
  -->> (04) Written SPIN.vasp File!

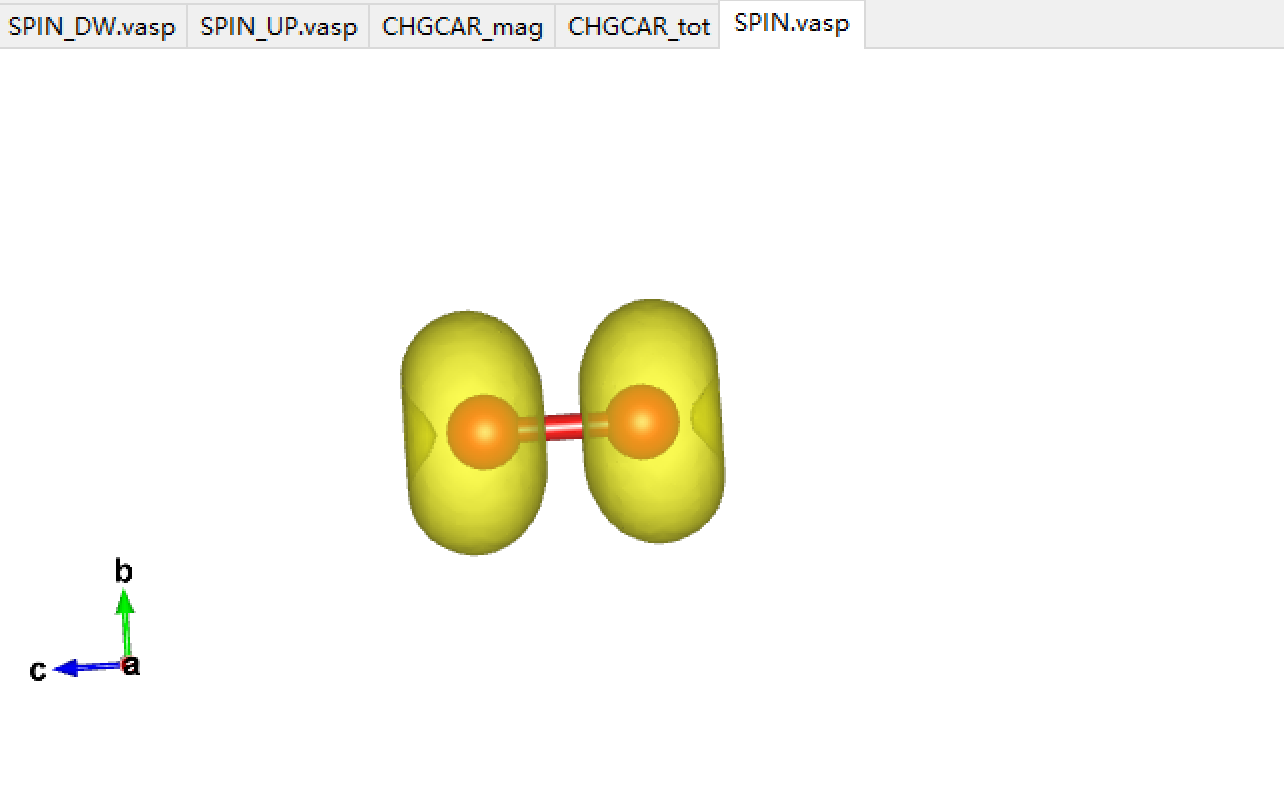

SPIN.vasp
